Dynamich wegen: weegband - doseerband
Nauwkeurig en betrouwbaar bandweegsysteem om de continu stroom van vaste stoffen te meten
Dynamisch wegen.
Voor een capaciteitsmeting van een continue stroom van vaste stoffen, wordt het materiaal op de band gewogen door middel van een krachtopnemer. Anderzijds wordt de snelheid van de band nauwkeurig gemeten door middel van een puls-encoder. Deze beide signalen worden in de electro-unit verwerkt tot een produktstroom (kg/uur) en een getotaliseerde hoeveelheid (kg).
Weegband.

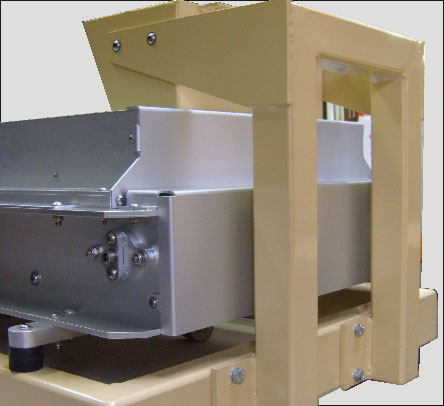

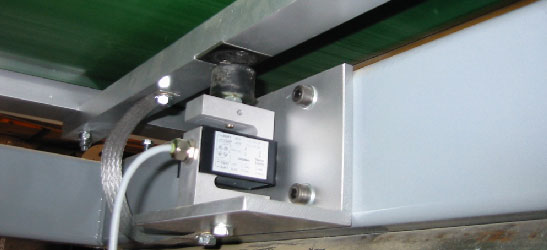

Een weegband bestaat uit een bandtransporteur welke is geplaatst op één of twee krachtopnemers. De bandsnelheid wordt gemeten door middel van een puls-encoder op de eindrol. Hiermee kunnen produktstromen worden gemeten tot 100 ton/uur.
Doseerband.
Een doseerband is een weegband waar de electro-unit is uitgerust met een regelkring. De weegband wordt geplaatst onder een voorraadsilo en de bandsnelheid wordt zo geregeld dat een vooringestelde capaciteit in kg/uur wordt getransporteerd.

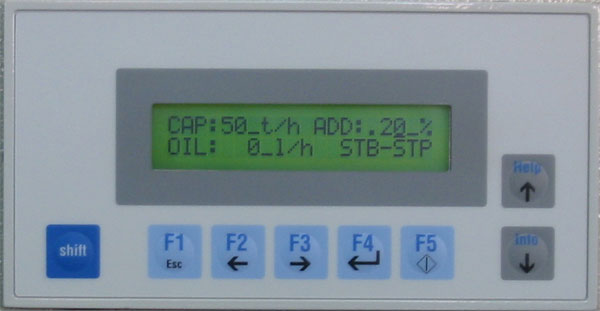

Electro-unit
Deze unit maakt het mogelijk de band zowel te gebruiken als weegband of als doseerband. Eveneens is hierin de mogelijkheid voorzien om tot 5 componenten (vloeistoffen en/of vaste stoffen) proportioneel toe te voegen aan de gemeten hoofdstroom vaste stof. De unit kan stand-alone gebruikt worden of via een Profibus interface worden gekoppeld aan een host-systeem.
Materialen
- Basis chassis : poedergecoat staal of roestvrijstaal.
- Inlaat en uitlaat : poedergecoat staal of roestvrijstaal.
- Weeg chassis : geanodiseerd aluminium.
- Beveiliging tegen overbelasting met stelschroeven.
- Aandrijfrol met trommelmotor.
- Eindrol met puls-encoder.
- Band : polyester textiellaag met polypropyleen deklaag.

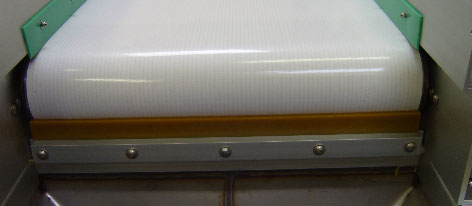

- Schraper op de eindrol.
- Afscherming boven de band.

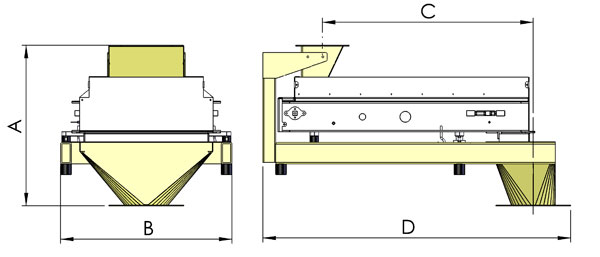

Capaciteiten - Afmetingen
| TYPE |
Capaciteit |
Afmetingen |
| ton/uur |
A |
B |
C |
D |
| SB-560 |
1 tot 30 |
748 |
800 |
987 |
1437 |
| SB-710 |
5 tot 60 |
823 |
950 |
1237 |
1687 |
| SB-860 |
20 tot 100 |
898 |
1100 |
1494 |
2012 |
| Klik op de foto's om te vergroten |
    |
